名稱：HYHV300T3.1顯微/維氏硬度圖像全自動測量系統
詳細信息
1、產品概述：
HYHV300系列顯微/維氏硬度圖像測量系統是的硬度圖像測量產品；系統支持手動測量和自動測量等多種測量方式，測量精度高、重復性好；系統支持維氏硬度、努氏硬度和斷裂韌性測量；本系統有不同級別版本軟件，滿足客戶的不同需求。

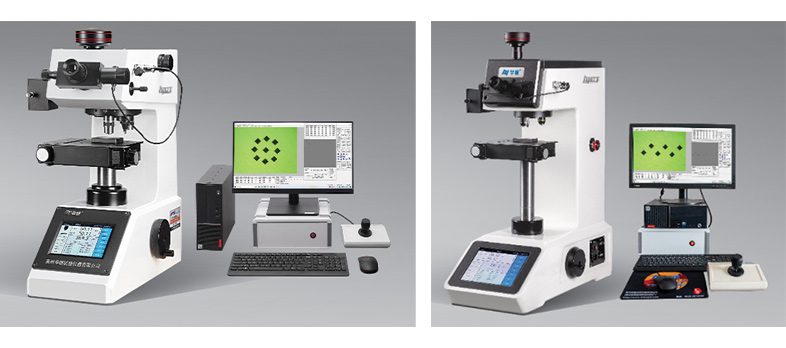

HYHV300T2.1/T3.1顯微/維氏硬度圖像自動測量系統能直接控制硬度計主機和自動坐標試臺及升降絲桿（T3.1），可以實時觀察圖像和測量硬度值，可以手動測量和自動測量，測量過程快速準確，可對試樣按設定軌跡進行自動位移并讀數，實現自動轉塔、自動聚焦（T3.1）、自動加載、自動位移、自動讀數等智能化功能，滿足用戶需求。
l 系統采用 300 萬像素數字?jǐn)z像頭采集圖像，有效提高測量精度；
l 自動坐標試臺有多種控制方式，可電腦控制，手動操作，也可搖桿操作；
l 系統具有一鍵測量有效硬化層深度的功能，由電腦控制自動打硬度，自動生成硬度曲線，自動計算出有效硬化層深度，并可打印出有效硬化層深度曲線及報告；
l 系統帶有方便的測試卡和硬度塊定標功能，可以校正硬度計的系統誤差；
l 可以實時標示硬度壓痕所打的位置，方便選擇不同金相組織的維氏硬度測量；
l 可以在壓痕圖像上疊加系統標尺；
l 系統具有數據導出、保存、查詢和數據庫管理功能。
2、X-Y自動坐標試臺（常規）參數:
l 電動工作臺采用步進電機，精度高，可靠性好
l 操作方式：可手動，可電腦控制，也可操作桿操作
l 臺面尺寸：120x130（mm）
l X軸行程： 50 mm
l X軸行程： 50 mm
l 小步距：≤ 2.5μm
l 重復精度：≤ 2μm
l 移動速度：五檔可調
l 電 源：AC 220V，50/60Hz
l 通訊接口：RS232串口
l 重 量：約4Kg
3、主要功能：（不同版本軟件略有差別）
l 系統聯動：系統通過RS232接口，實現系統與硬度計聯動，軟件實時控制硬度計、調整亮度、控
l 壓力聯動：硬度計壓力轉換后，系統感知壓力變化并適時調整；
l 轉塔聯動：軟件控制硬度計進行物鏡-壓頭之間相互切換；
l 加載聯動：軟件控制硬度計進行加載，無須人工控制硬度計；
l 測量聯動：軟件控制硬度計轉塔、加載并直接測量出硬度值；
l 平臺聯動：的自動平臺及控制，完全由系統控制；
l 平臺拖動：在活動圖像上，拖動鼠標控制平臺各個方向位移；
l 聚焦聯動：T3.1全自動型系統配置，電腦控制硬度計絲桿自動升降自動聚焦，無需手動升
l 方向設置：根據深度方向，設置相應的平臺位移方向，保證測量結果；
l 路徑規劃：自動坐標試臺按設定軌跡，自動將試樣位移到指定位置；多種方案支持壓痕測試路徑的規劃，可設置邊緣法線，Z字形、鋸齒形、弧形、直線型等測試路徑；
l 路徑調整：可在路徑點上進行添加、刪除、修改、平移等任意調整；

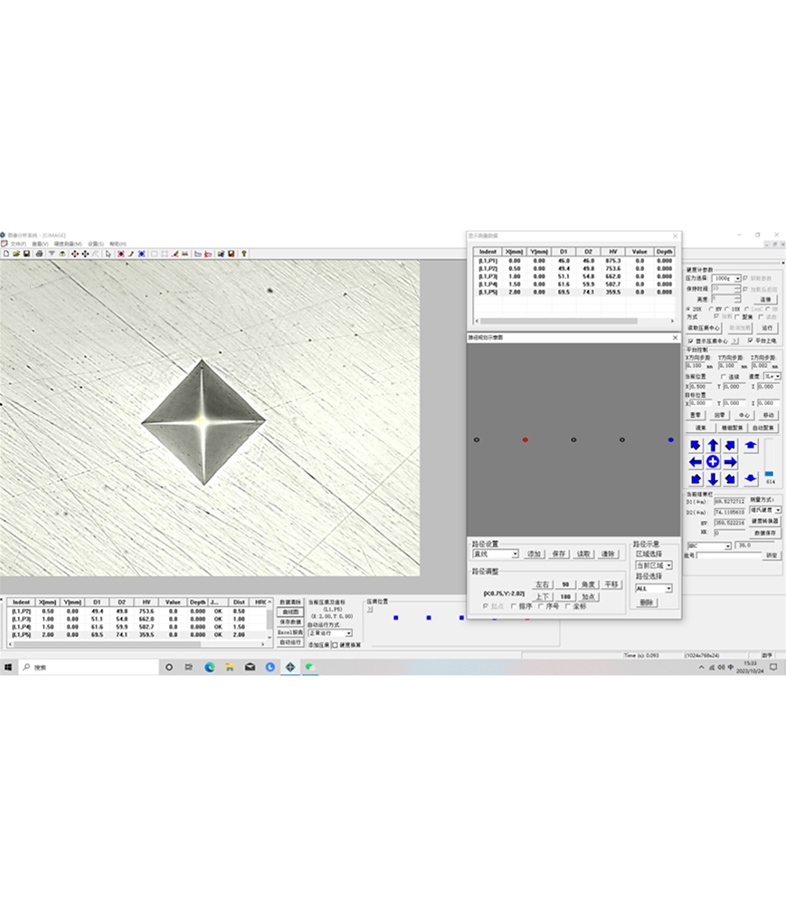

l 圖像采集：實時顯示硬度圖像，可存儲、打印圖像，輸出圖像的倍率可設置；
l 自動測量：自動找出壓痕的四個頂點，直接讀出硬度值，速度快，數據準；
l 對角測量：通過四條邊線來相切于壓痕的四個頂點進行測量，讀出硬度值；
l 四點測量：鼠標點取壓痕的四個頂點，讀出硬度值，同時有放大圖片實時顯示；
l 自動掃描：能夠自動掃描出試樣邊緣及輪廓；
l 硬度換算：依據標準，自動進行布氏-洛氏-維氏-努氏等多種硬度值轉換，實時顯示；

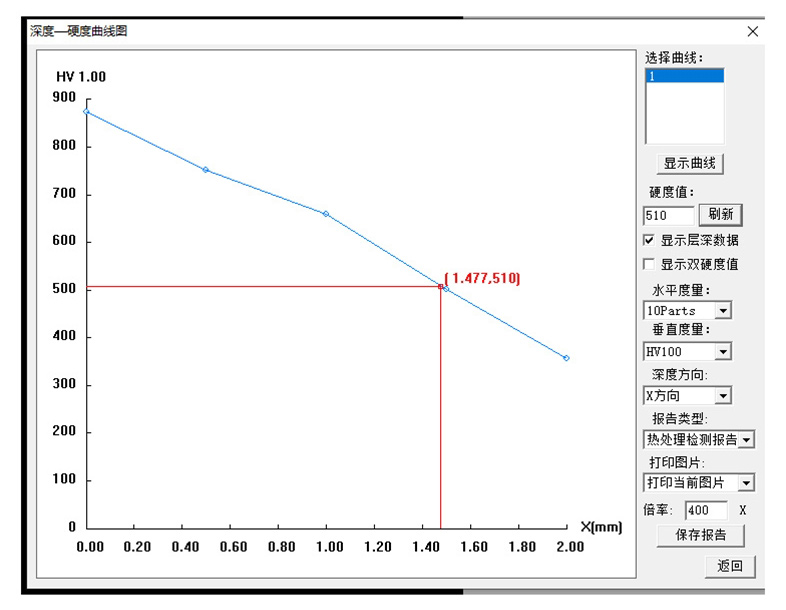

l 層深曲線：根據測量數據繪出硬度-深度曲線，可輸出雙硬度曲線圖（HV和HRC/HRA等）。
l 圖文報告：自動記錄測量數據，自動生成硬度-深度曲線，保存或打印硬度-深度曲線、壓痕圖像及所有壓痕測量值，所有報告按WORD文檔保存；
l 圖片打?。河脩艨稍O(shè)定壓痕圖片的導出模式，分為全部圖片、當前圖片或無圖片輸出；
l 結果統計：將多個壓痕的測量結果以EXCEL數據格式導出，并自動統計測量次數、平均值、均方差等。
4、主要特點：
l 安裝便捷：USB2.0口與電腦相連，安裝時不需插卡；
l 性能穩定：只要硬度計成像清晰均勻，即使壓痕有少量劃痕或銹蝕，也可自動讀數；
l 功能強大：手動讀數、自動讀數、硬度換算、深度硬度曲線、壓痕圖像、圖文報告功能；
l 使用方便：通過硬度塊進行定標，客戶操作方便快捷，稍作培訓，就能熟練使用；
l 自動讀數：自動讀數算法，對多種壓痕進行自動讀數，速度快、準確性高；
l 重復性好：自動讀數重復性高，滿足用戶要求。
5、配置清單:
l 自動坐標試臺：1個
l 平臺控制箱：1臺
l 測量軟件和加密狗：1套
l 數字?jǐn)z像頭和接口：1套
l 數據連接線：1套
l 電腦： 1臺
